產品介紹

產品功能介紹

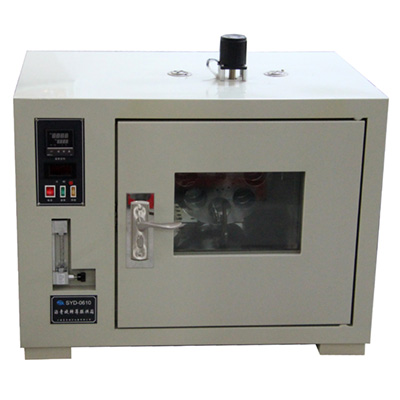

SYD-0610型瀝青旋轉薄膜烘箱(簡稱85烘箱)是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T 0610-2011《瀝青旋轉薄膜加熱試驗》規定的要求設計制造的。適用于測定道路石油瀝青旋轉薄膜加熱后的質量損失。并根據需要測定旋轉薄膜加熱后，瀝青殘留物的針入度、粘度、延度及脆點等性質的變化，以評價瀝青的老化性能。

一、主要技術特點

1、該烘箱主要由電氣控制部分、烘箱工作室、機械傳動裝置組成，恒溫室內裝有照明燈，方便室外觀察室內的工作情況。
2、烘箱內附有一臺空氣壓縮機，供應試驗所需空氣，空氣通過面板上流量計計量控制后，進入烘箱通風道內的銅管預熱，然后由噴嘴噴入轉盤上的試樣瓶中。
3、采用高精度智能溫度控制儀表，確保滿足試驗規程要求的、試樣裝好后烘箱溫度在10分鐘內達到163℃±0.5℃技術指標。

二、主要技術參數及指標

1、工作電源：       AC（220±10%）V；50Hz。
2、加熱功率：       2.4kW。
3、工作室溫度：   163℃。
4、控溫精度：       ±0.5℃。
5、轉盤轉速：       (15±0.2) r /min。
6、空氣流量：       (4000±200)mL /min。
7、定時裝置：        85分鐘報警。
8、環境溫度：        (5~50)℃。
9、相對濕度：        ≤85%。
10、整機功耗：      不大于2.6kW。


產品配置清單

一、SYD-0610型 瀝青旋轉薄膜烘箱儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	瀝青旋轉薄膜烘箱	臺	1
2	試樣瓶	只	8
3	水銀溫度計150℃～170℃，分度為0.5℃	只	1
4	插座（250V16A三芯）	只	1
5	使用說明書	份	1
6	照明燈泡（用戶自行裝上）	只	2	其中1只 備用
7	溫控儀使用說明書	份	1
8	合格證書	份	1
9	產品保修卡	份	1

二、SYD-0610型 瀝青旋轉薄膜烘箱儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	天平	量程1kg，200g	各1臺
2	瀝青溶劑	1L	1L/桶	三氯乙烯、煤油、汽油選其一即可
3	干燥器	中號	1個

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-0610瀝青旋轉薄膜烘箱
操作規程及使用和維護說明

一、安裝調試操作規程

1、儀器應安放在平整、牢固的實驗室地坪上，調整儀器處于水平狀態，使轉盤在垂直面上旋轉。
2、檢查儀器的工作狀態應符合說明書所規定的工作環境和工作條件，供電電源應有良好的接地端，儀器外殼必須處于良好的接地狀態。
3、將儀器的電源插頭插在專用的配電盤上，打開電源開關，接通電源。調節流量計穩流閥，使對烘箱供氣的流量為4000mL/min。
4、在烘箱工作室內掛好溫度計，并設定好溫控儀溫度值至所需要的163℃。
5、按標準規定的方法和要求準備好試樣，并放入試樣瓶中。
6、當溫度在163℃平衡時，打開烘箱門，按試驗方法的規定，將裝有試樣的試樣瓶迅速均勻地安裝在轉盤上，關上烘箱門。
7、開啟“試樣旋轉”、“照明”開關，轉盤以15r/ min轉動，箱內溫度重新上升到要求的溫度163℃，按動計時按鈕開始計時。當時間到達85分鐘時，停止計時并報警。當試驗結束后再按動計時按鈕，計時顯示回到零位。
8、加熱結束后，關閉“試樣旋轉”開關，將試樣從烘箱中移出，按方法要求測試性能
9、試驗結束后，關閉“照明”、“電源”開關，關上烘箱門，切斷工作電源。

二、注意事項

1、試驗時應經常檢查流量計的指示是否符合試驗要求。
2、若設定值與顯示值有偏差時，可用烘箱頂部的氣流調節孔適當調節。
3、工作室內照明燈不要長期開啟，以延長使用時間。
